建筑识图与结构识图篇(19桩基础平法施工图)

本篇小克将和大家共同学习桩基础识图知识,GO!

一、桩基础概念

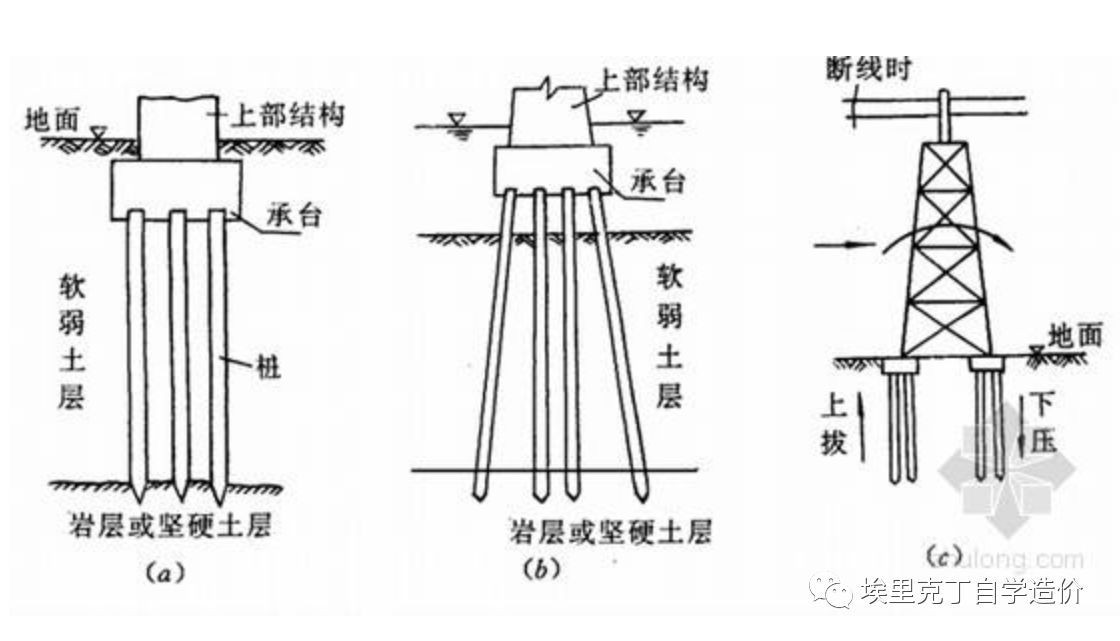

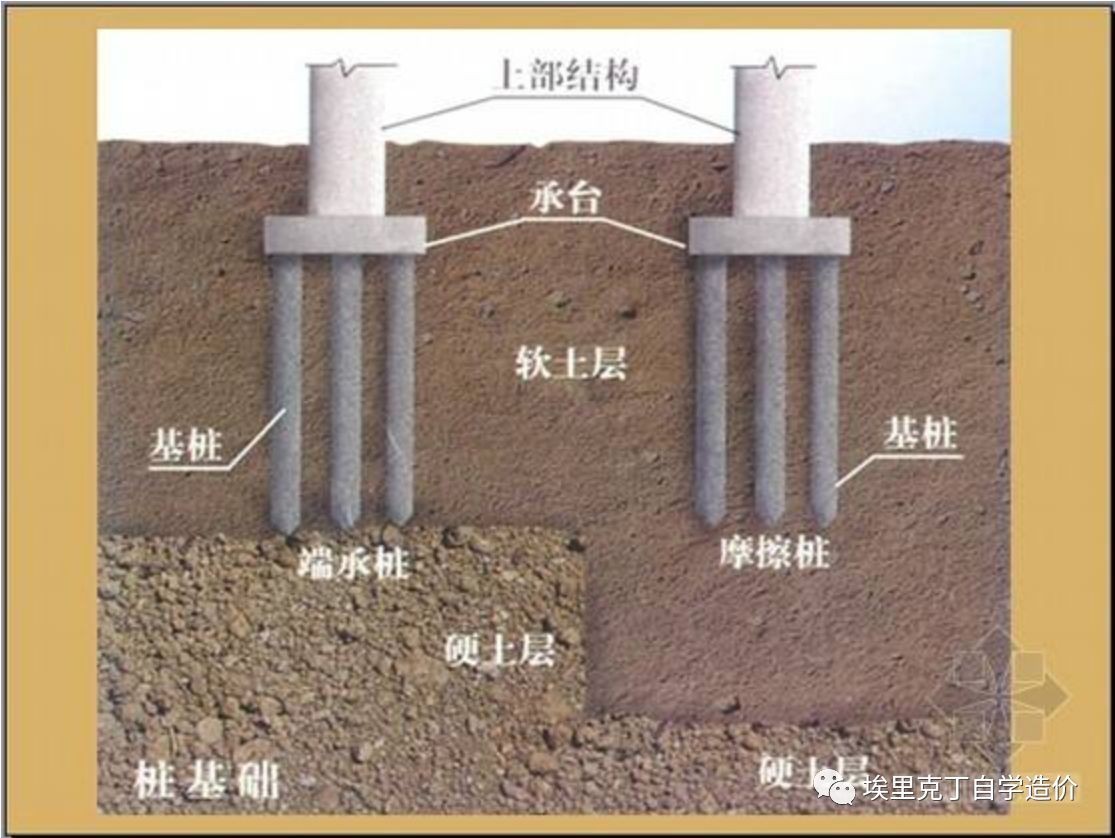

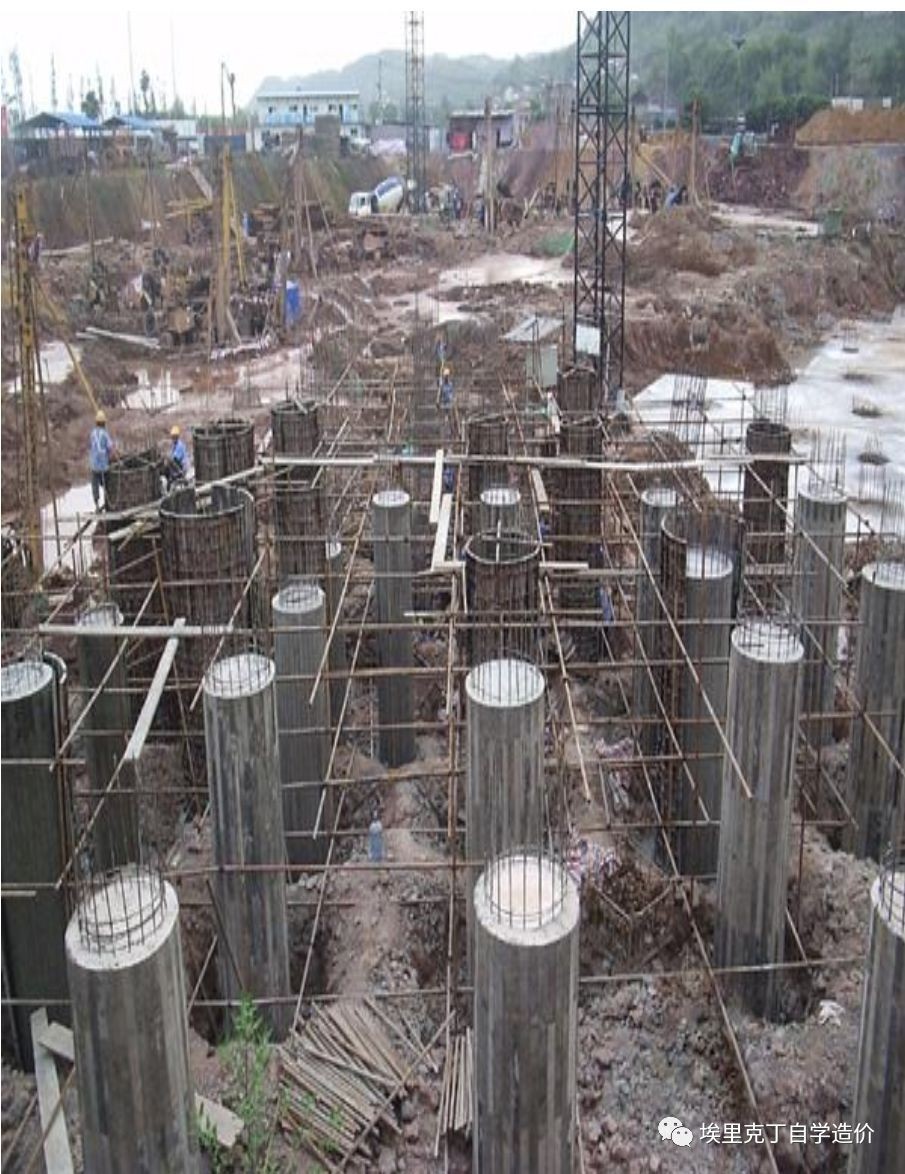

桩基础由基桩和连接于桩顶的承台共同组成。若桩身全部埋于土中,承台底面与土体接触,则称为低承台桩基;若桩身上部露出地面而承台底位于地面以上,则称为高承台桩基。建筑桩基通常为低承台桩基础。广泛应用于高层建筑、桥梁、高铁等工程。

桩是竖直或微倾斜的基础构件,它的横截面尺寸比长度小得多。设置在岩土中的桩是通过桩侧摩阻力和桩端阻力将上部结构的荷载传递到地基,或是通过桩身将横向荷载传给侧向土体。

桩基图的建筑图__桩基础识图要点有哪些

桩基础识图要点有哪些_桩基图的建筑图_

桩基图的建筑图__桩基础识图要点有哪些

二、灌注桩平法施工图的表示方法

列表注写方式、平面注写方式。

三、列表注写方式

1. 列表注写方式:

在灌注桩平面布置图定位尺寸;

在桩表中注写桩编号、桩尺寸、纵筋、螺旋箍筋、桩顶标高、单桩竖向承载力特征值。

2.桩表注写内容规定如下:

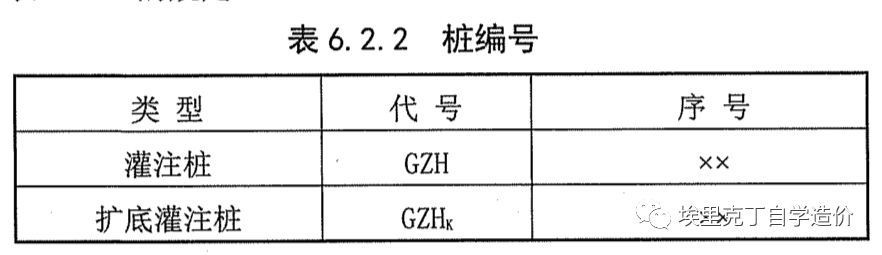

(1.注写桩编号,桩编号由类型和序号组成。见下表:

桩基础识图要点有哪些__桩基图的建筑图

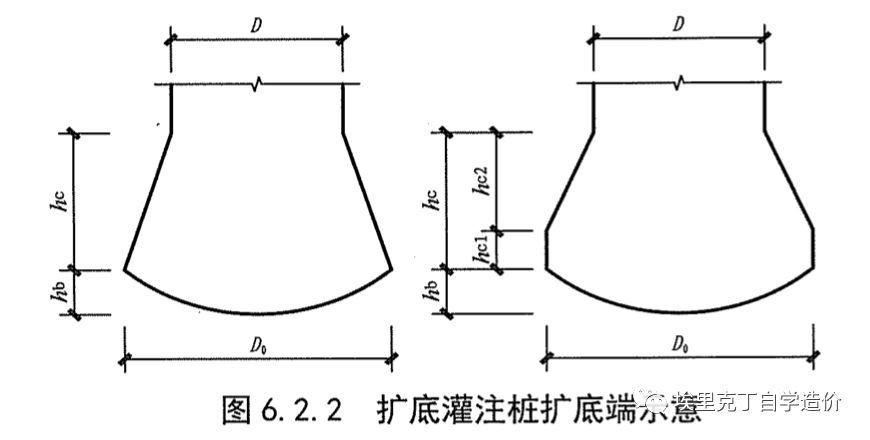

(2.注写桩尺寸,包括桩径D*桩长L,当为扩底灌注桩时,还应在括号内注写扩底端尺寸D0/hb/hc或D0/hb/hc1/hc2。其中D0表示扩底端直径,hb表示扩底端锅底形矢高,hc表示扩底端高度,见下图。

桩基础识图要点有哪些__桩基图的建筑图

(3.注写桩纵筋,包括桩周均布的纵筋根数、钢筋强度级别、从桩顶起算的纵筋配置长度。

(1) 通长等截面配筋:注写全部纵筋如××φ××。

(2)部分长度配筋:注写桩纵筋如××φ××/L1,其中L1表示从桩顶起算的入桩长度。

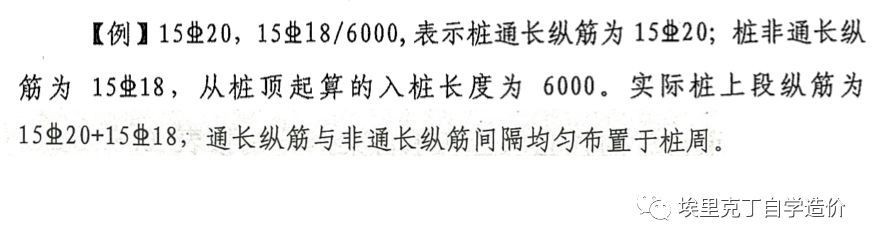

(3)通长变截面配筋:注写桩纵筋包括通长纵筋××φ××;非通长纵筋××φ××/ L1,其中L1表示从桩顶起算的入桩长度。通长纵筋与非通长纵筋沿桩周间隔均匀布置。

_桩基础识图要点有哪些_桩基图的建筑图

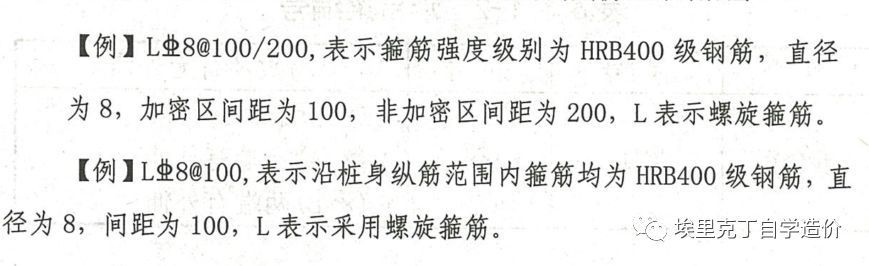

(4.以大写字母L打头,注写桩螺旋箍筋,包括钢筋强度级别、直径与间距。

(1)用斜线“/”区分桩顶箍筋加密区与桩身箍筋非加密区长度范围内箍筋的间距。本图集中箍筋加密区为桩顶以下5D(D为桩身直径),若与实际工程情况不同,需设计者在图中注明。

(2)当桩身位于液化土层范围内时,箍筋加密区长度应由设计者根据具体工程情况注明,或者箍筋全长加密。

桩基础识图要点有哪些__桩基图的建筑图

(5.注写桩顶标高。

(6.注写单桩竖向承载力特征值。

注:当钢筋笼长度超过4m时,应每隔2m设一道直径12mm焊接加劲箍;

桩顶进入承台的高度h:桩径=800,h=100。

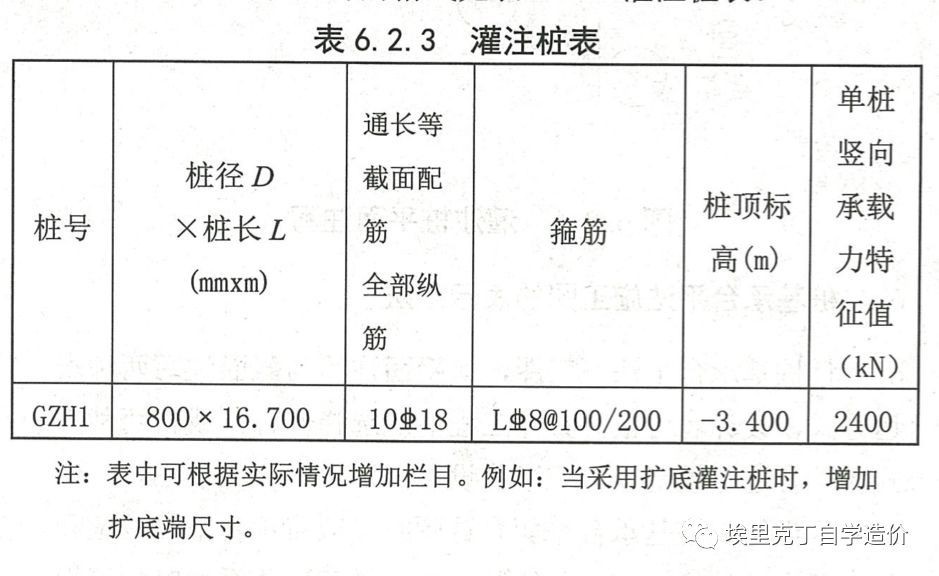

3.灌注桩列表注写的格式

桩基图的建筑图_桩基础识图要点有哪些_

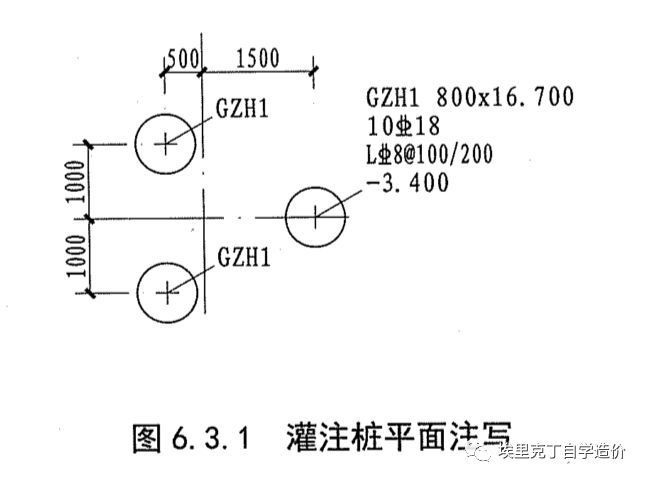

四、平面注写方式

如下图所示:

桩基图的建筑图__桩基础识图要点有哪些

五、桩基承台平法施工图的表示方法

平面注写、截面注写。

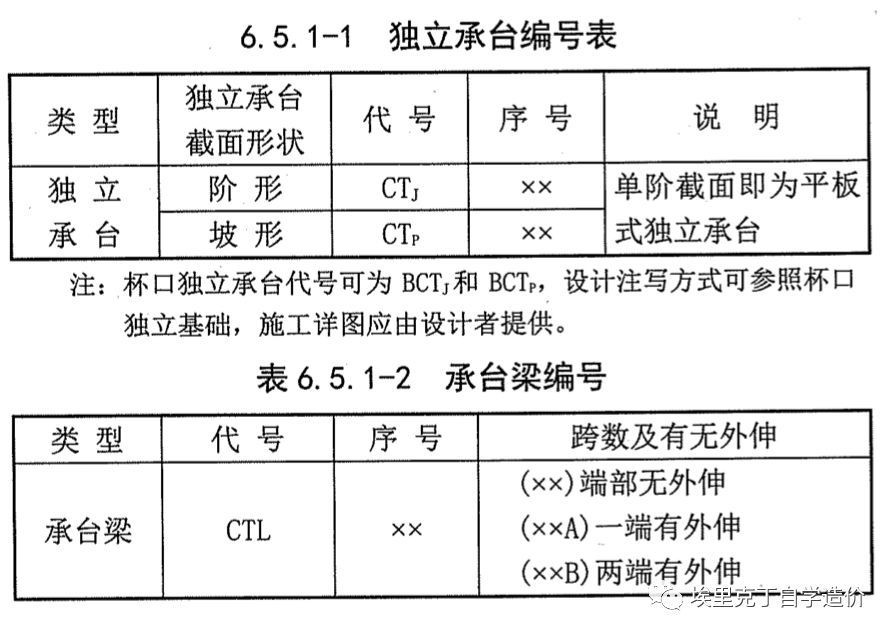

六、桩基承台的编号

桩基承台分为:独立承台,承台梁。

桩基图的建筑图_桩基础识图要点有哪些_

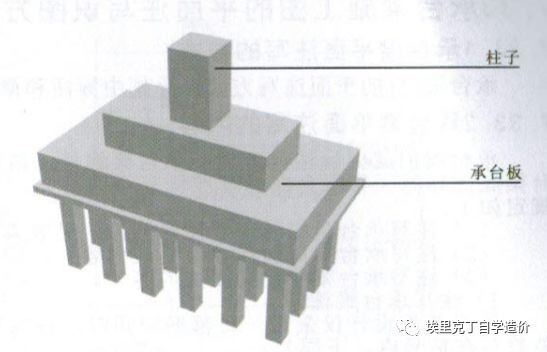

七、独立承台的平面注写方式

1.独立承台的平面注写方式,分为集中标注和原位标注两部分内容。

2.独立承台的集中标注,系在承台平面上集中引注:独立承台编号、截面竖向尺寸、配筋三项必注内容,以及承台板底面标高(与承台底面基准标高不同时)和必要的文字注解两项选注内容。具体规定如下:

(1.注写独立承台编号(必注内容)。

独立承台的截面形式通常有两种:

(1)阶形截面,编号加下标'J”如CTJxx;

(2)坡形截面,编号加下标'P”如CTPxx。

(2.注写独立承台截面竖向尺寸(必注内容)。

即注写h1/h2/……,具体标注为:

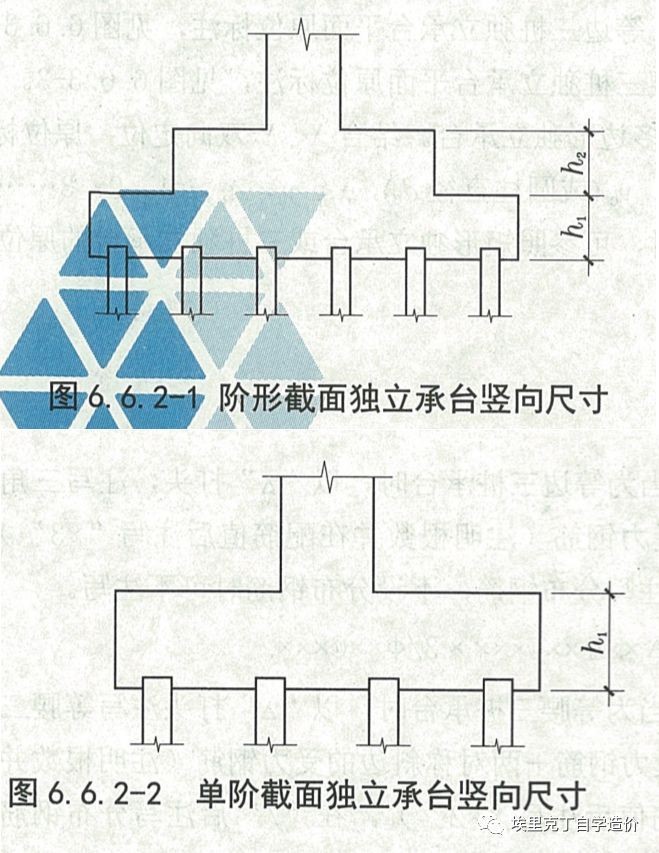

(1)当独立承台为阶形截面时,见图6.6.2-1和图6.6.2-2。图6.6.2-1为两阶,当为多阶时各阶尺寸自下而上用“/”分隔顺写。当阶形截面独立承台为单阶时,截面竖向尺寸仅为一个,且为独立承台总高度,见示意图6.6.2-2。

桩基图的建筑图__桩基础识图要点有哪些

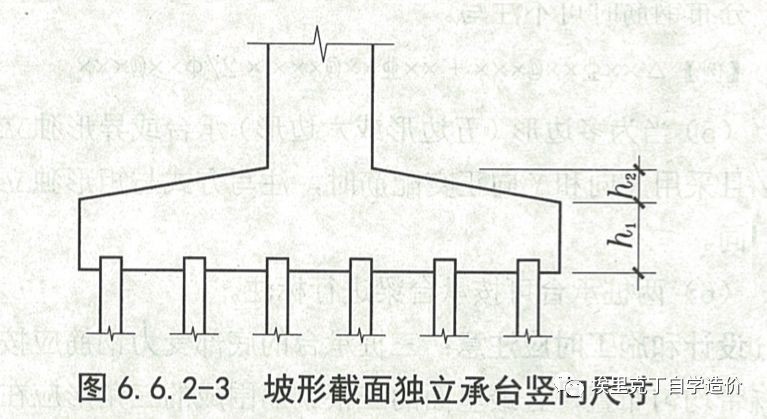

(2)当独立承台为坡形截面时,截面竖向尺寸注写为h1/h2,见图6.6.2-3。

桩基础识图要点有哪些__桩基图的建筑图

(3.注写独立承台配筋(必注内容)。

底部与顶部双向配筋应分别注写,顶部配筋仅用于双柱或四柱等独立承台。当独立承台顶部无配筋时则不注顶部。注写规定如下:

(1)以B打头注写底部配筋,以T打头注写顶部配筋。

(2)矩形承台x向配筋以x打头,Y向配筋以Y打头;当两向配筋相同时,则以X&Y打头。

桩基图的建筑图__桩基础识图要点有哪些

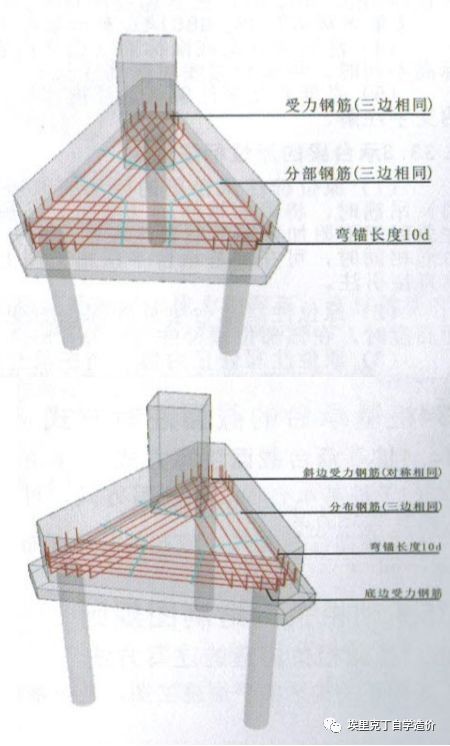

(3)当为等边三桩承台时,以“△”打头,注写三角布置的各边受力钢筋(注明根数并在配筋值后注写“×3”),在“/”后注写分布钢筋,不设分布钢筋时可不注写。

[例]△xxφxx@xxx*3/φxx@xxx。

(4)当为等腰三桩承台时,以“△”打头注写等腰三角形底边的受力钢筋+两对称斜边的受力钢筋(注明根数并在两对称配筋值后注写“×2”),在“/”后注写分布钢筋,不设分布钢筋时可不注写。

[例]△xxφxx@xxx+ xxφxx@xxx *2/φxx@xxx。

(5)当为多边形(五边形或六边形)承台或异形独立承台,且采用x向和Y向正交配筋时,注写方式与矩形独立承台相同。

(6)两桩承台可按承台梁进行标注。

(4.注写基础底面标高(选注内容)。

当独立承台的底面标高与桩基承台底面基准标高不同时,应将独立承台底面标高注写在括号内。

(5.必要的文字注解(选注内容)。

当独立承台的设计有特殊要求时,宜增加必要的文字注解。

3独立承台的原位标注,系在桩基承台平面布置图上标注独立承台的平面尺寸,相同编号的独立承台,可仅选择一个进行标注,其他仅注编号。注写规定如下:

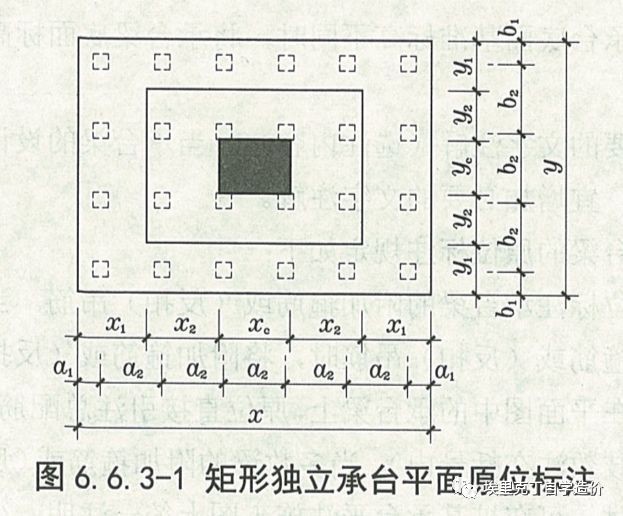

(1.矩形独立承台:原位标注x、y,xc、yc(或圆柱直径dc),xi、yi、ai、bi,i=1,2,3····。其中,x、y为独立承台两向边长,xc、yc必为柱截面尺寸,xi、yi为阶宽或坡形平面尺寸,ai、bi为桩的中心距及边距(ai、bi根据具体情况可不注)。见图6.6.3-1。

_桩基图的建筑图_桩基础识图要点有哪些

桩基图的建筑图_桩基础识图要点有哪些_

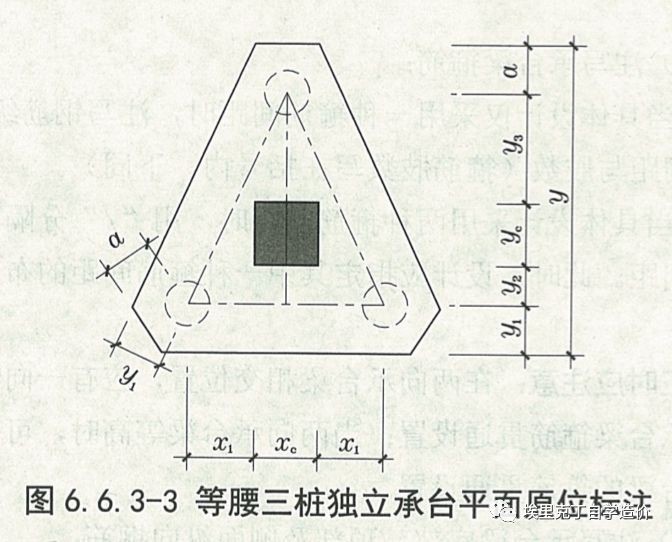

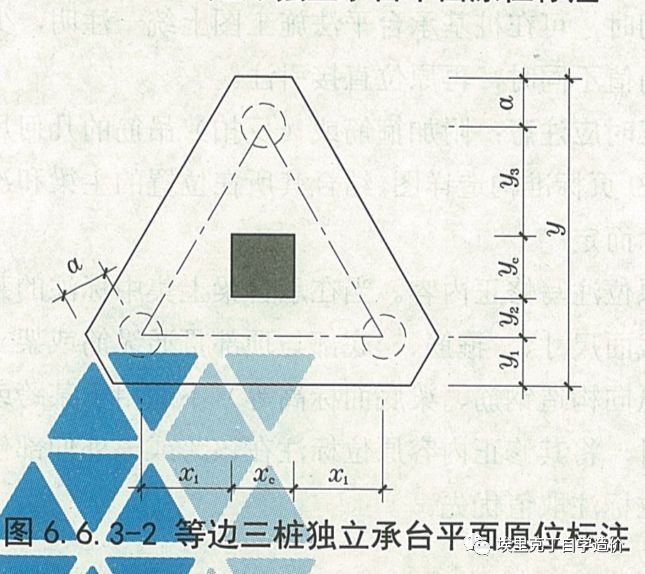

(2.三桩承台。结合x、Y双向定位,原位标注x或y,xc、yc(或圆柱直径dc),xi、yi,i=1,2,3…,a0其中,x或y为三桩独立承台平面垂直于底边的高度,、xc、yc为柱截面尺寸,xi、yi为承台分尺寸和定位尺寸,a为桩中心距切角边缘的距离。等边三桩独立承台平面原位标注,见图6.6.3-2。等腰三桩独立承台平面原位标注,见图6.6.3-3。

桩基础识图要点有哪些_桩基图的建筑图_

_桩基础识图要点有哪些_桩基图的建筑图

_桩基图的建筑图_桩基础识图要点有哪些

(3.多边形独立承台。结合X、Y双向定位,原位标注x或y,xc、yc(或圆柱直径dc),xi、yi,ai,i=1,2,3……。具体设计时,可参照矩形独立承台或三桩独立承台的原位标注规定。

八、承台梁的平面注写方式

1.承台梁CTL的平面注写方式,分集中标注和原位标注两部分内容。

2.承台梁的集中标注内容为:承台梁编号、截面尺寸、配筋三项必注内容,以及承台梁底面标高(与承台底面基准标高不同时)、必要的文字注解两项选注内容。具体规定如下:

(1.注写承台梁编号(必注内容)。

(2.注写承台梁截面尺寸(必注内容)。即注写b×h,表示梁截面宽度与高度。

(3.注写承台梁配筋(必注内容)。

(1)注写承台梁箍筋:

1)当具体设计仅采用一种箍筋间距时,注写钢筋级别、直径、间距与肢数(箍筋肢数写在括号内,下同)。

2)当具体设计采用两种箍筋间距时,用“/”分隔不同箍筋的间距。此时,设计应指定其中一种箍筋间距的布置范围。

施工时应注意:在两向承台梁相交位置,应有一向截面较高的承台梁箍筋贯通设置:当两向承台梁等高时,可任选一向承台梁的箍筋贯通设置。

(2)注写承台梁底部、顶部及侧面纵向钢筋:

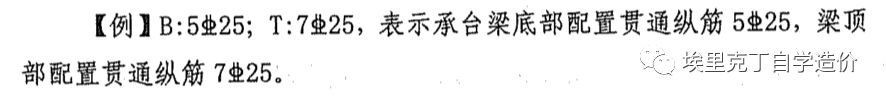

1)以B打头,注写承台梁底部贯通纵筋。

2)以T打头,注写承台梁顶部贯通纵筋。

桩基图的建筑图_桩基础识图要点有哪些_

3)当梁底部或顶部贯通纵筋多于一排时,用“/”将各排纵筋自上而下分开。

4)以大写字母G打头注写承台梁侧面对称设置的纵向构造钢筋的总配筋值(当梁腹板高度>=450时,根据需要配置)。

桩基图的建筑图_桩基础识图要点有哪些_

(4,注写承台梁底面标高(选注内容)。

当承台梁底面标高与桩基承台底面基准标高不同时,将承台梁底面标高注写在括号内。

(5.必要的文字注解(选注内容)。

当承台梁的设计有特殊要求时,宜增加必要的文字注解。

3.承台梁的原位标注规定如下:

(1.原位标注承台梁的附加箍筋或(反扣)吊筋。当需要设置附加箍筋或(反扣)吊筋时,将附加箍筋或(反扣)吊筋直接画在平面图中的承台梁上,原位直接引注总配筋值(附加箍筋的肢数注在括号内)。当多数梁的附加箍筋或(反扣)吊筋相同时,可在桩基承台平法施工图上统一注明,少数与统一注明值不同时,再原位直接引注。

(2.原位注写修正内容。当在承台梁上集中标注的某项内容(如截面尺寸、箍筋、底部与顶部贯通纵筋或架立筋、梁侧面纵向构造钢筋、梁底面标高等)不适用于某跨或某外伸部位时,将其修正内容原位标注在该跨或该外伸部位,施工时原位标注取值优先。

九、桩基承台的截面注写方式

1.桩基承台的截面注写方式,可分为截面标注和列表注写(结合截面示意图)两种表达方式。采用截面注写方式。

2.桩基承台的截面注写方式,可参照独立基础及条形基础的截面注写方式,进行设计施工图的表达。

OK,桩基础平法施工图就先给大家介绍到这里,希望对大家有所帮助!
