先了解下地送风及置换通风概念。
地板送风:
地板送风是混合通风的另一种形式,处理后的空气经过地板下的静压箱,由送风散流器送入室内,与室内空气混合。其特点是洁净空气由下向上经过人员活动区,消除余热余湿,从房间顶部的排风口排出,室内温度均匀一致。由于地板提升的高度有限,送风量受到限制,地板送风多用于空气—水系统。
近些年,地板送风广泛用于机地板送风是射流送风的一种,送风散流器的形状和结构决定气流的扩散性能和湍流状态,故在出风口2.5m范围的速度场主要由散流器类型决定。为了防止人员有吹风感,送风气流的速度不能超过3m/s。对于旋流式散流器,出风气流受扭转叶片的影响形成涡流,使气流扰动增加,出口风速减小,避免了产生吹风感。同时,送风气流与室内空气混合充分,人员活动区内温度场分布均匀。房、控制中心、办公室和实验室等散热设备多、人员密集的建筑。由于人脚对温度的敏感性较强,通常地板送风的送风温度较高,一般为18℃,送回风温差为8-10℃。
地板送风室内温度分布较一致,没有出现明显的温度梯度。此外地板送风系统的总安装费用也比顶板送风系统节省10%。
置换通风

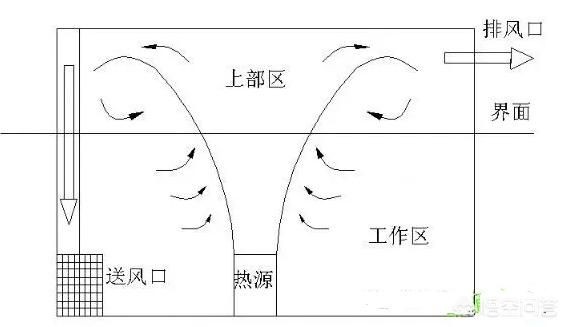

置换通风属于下送风的一种,气流从位于侧墙下部的散流器水平低速送入室内,在浮升力的作用下上升至工作区,吸收人员和设备负荷形成热羽流。在上升过程中,热羽流不断卷吸周围空气,流量逐渐增加。热力分层高度将整个空间分为上下两区,下区空气由下向上呈单向“活塞流”,沿高度方向形成明显的温度梯度和污染物浓度梯度;上区空气循环流动,污染物浓度较大,温度趋于均匀一致。目前置换式通风较多用于层高大于2.4m,室内冷负荷小于40W/m2的空调系统,如办公室、会议室、计算机机房和剧院等。置换通风的送风散流器一般位于侧墙下部,为避免产生吹风感,必须严格控制送风速度。散流器出口处的空气流速主要取决于于送风量,气流阿基米德数和散流器类型。实测数据表明,对于一个的办公建筑采用置换通风后,冷负荷比混合通风减少了25~30%,送风量减少了30%。对于冷负荷较大的建筑,采用置换通风系统结合冷却顶板的辐射作用,最大负荷可增至100 W/m2。与传统混合式系统相比,置换通风/顶板冷却系统可节能37% 。

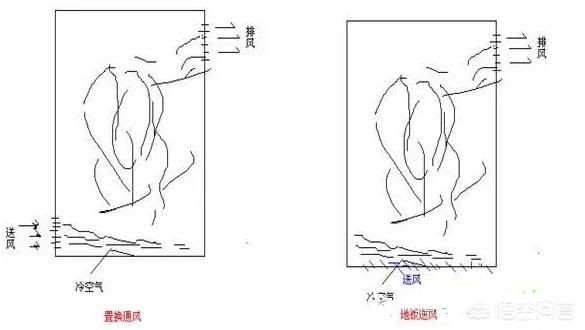

置换通风与地板送风
地板送风与置换通风其实并不一定是一个概念,地板送风不一定就是置换通风。这要取决于地板送风的温度和速度。如果温度较高或者速度过于慢,这都不是置换通风。因为温度过高,会使空气飘起来,不能把室内污染物挤压出去,这不是置换通风;如果速度过大,送风与室内空气混合起来,这当然也不是置换通风。

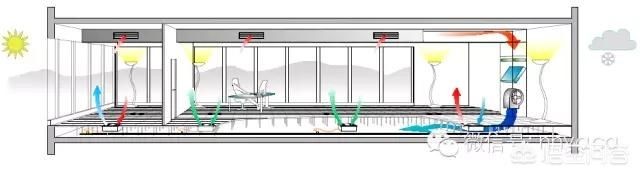

典型地板下送风空调系统

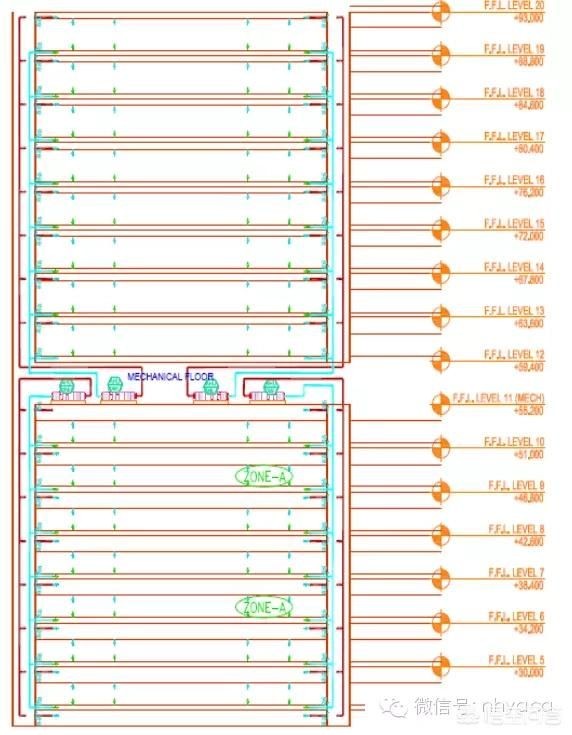

带设备层的典型地板下送风空调系统:设备层在中间,服务于上面和下面的各楼层。

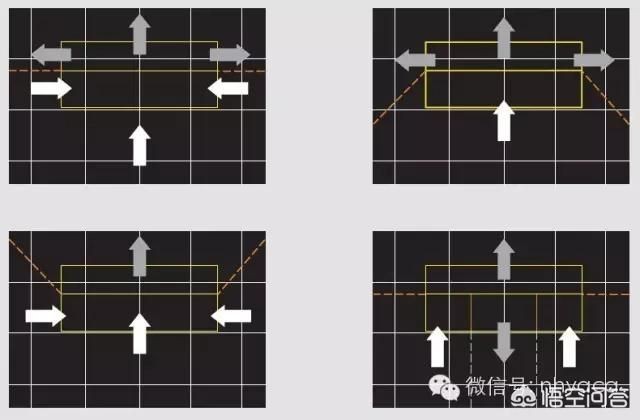

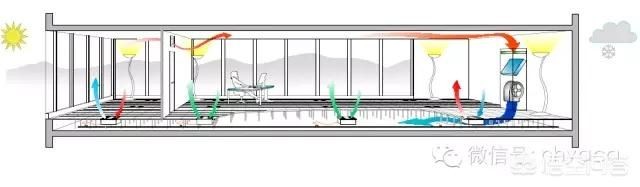

顶回风下送风

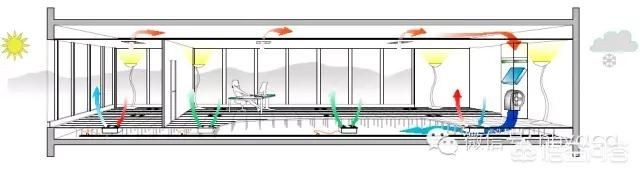

天花内回风下送风
风管回风下送风
下回风下送风系统

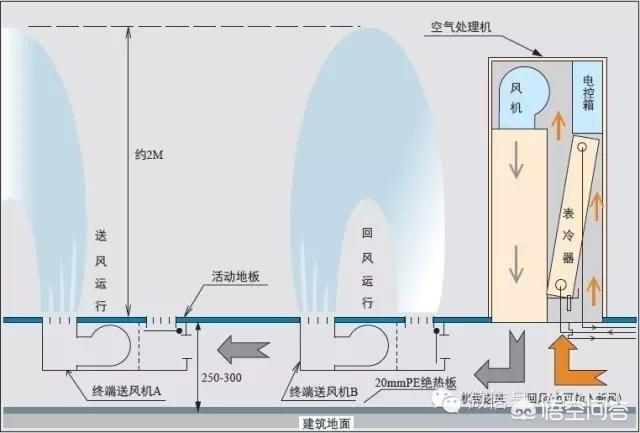

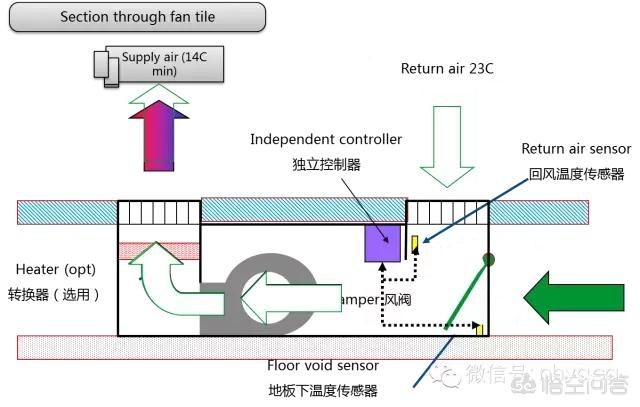

系统工作原理

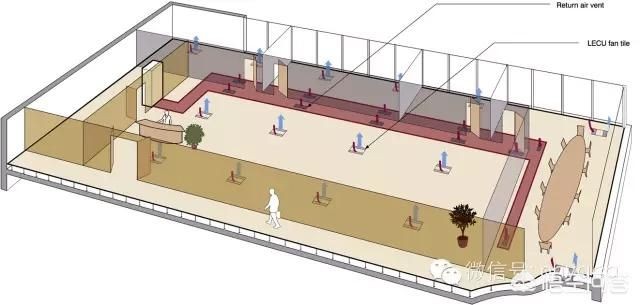

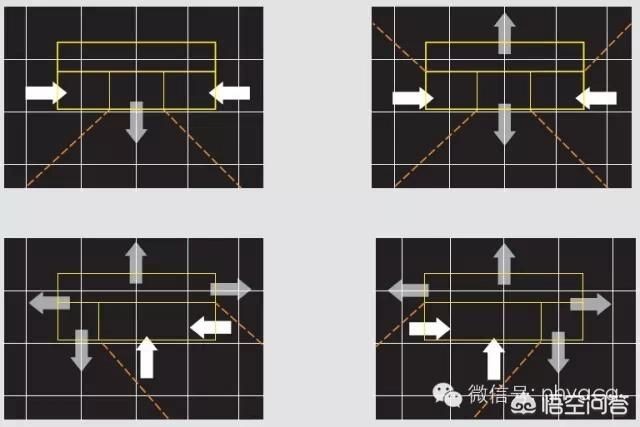

各种送回风口布局方式
